母聯備自投為兩條進線分別帶一條母線，在一條進線失電的情況下跳開失電進線，然后合分段開關使系統運行在一條進線帶兩條母線的狀態。
附加功能：

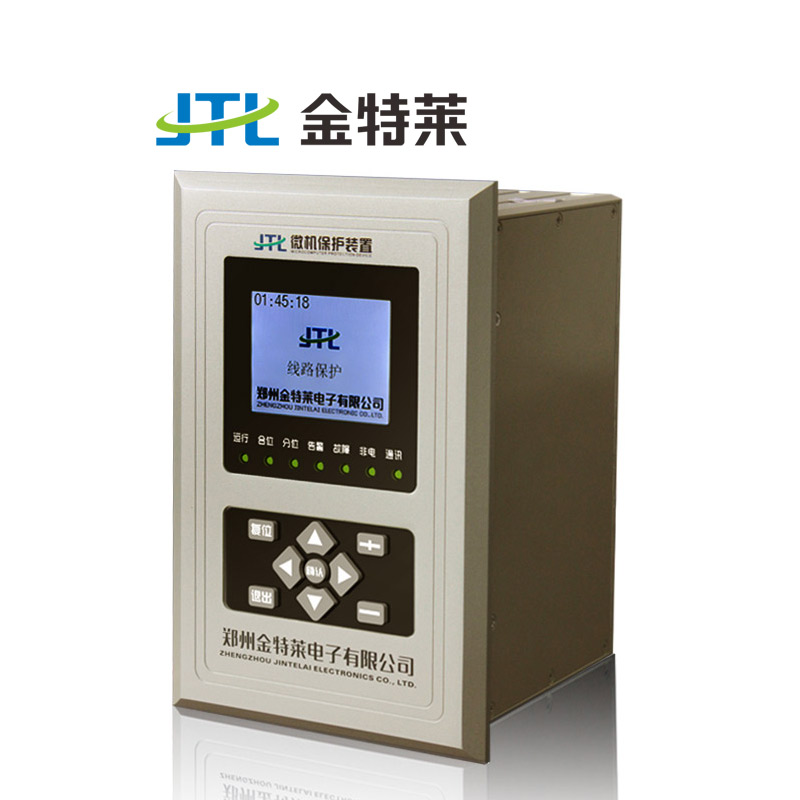

名稱：母聯備自投裝置
母聯備自投概述：
母聯備自投的結構為兩條進線分別帶一條母線，當一條進線失電的時候跳開失電進線，然后合分段開關使系統運行在一條進線帶兩條母線的狀態。
母聯備自投及工作原理（部分）：
1、母聯備自投的基本方式
此裝置適用于如下圖所示母聯分段供電方式，備自投方式分為母聯備自投方式（也稱為橋模式）和進線備自投方式。母聯備自投方式（圖一）為兩條進線分別帶一條母線，在一條進線失電的情況下跳開失電進線，然后合分段開關使系統運行在一條進線帶兩條母線的狀態。進線備自投方式（圖二）為主進線帶兩條母線，另一進線作為備用電源，在主進線失電的情況下跳開主進線合備用進線，使系統運行在備用進線帶兩條母線的狀態。
2、分段CT斷線檢測
分段CT斷線采用以下判據：
1分段三相保護電流大值大于設定啟動電流；
2分段三相保護電流大值大于分段三相保護電流小值的三倍；判據1判據2同時滿足且CT斷線檢測控制字投入延時5秒報CT斷線事件
母聯備自投使用范圍：在變電站、發電廠、高低壓配電及廠用電系統
母聯備自投技術參數：
|
電源 |
交直流兩用：AC/DC85-265V、AC/DC24V、AC/DC48V（訂貨時指明） 允許偏差 ±20% ，紋波系數不大于5% |
沖擊電壓 |
5KV，(1.2/50)μs |
| 交流電壓 | 100V或57.7V(訂貨指明) | 振動 | 符合IEC60255-21-1中3.2.1、3.2.2的有關規定 |
| 交流電流 | 額定5A或1A（訂貨注明） | 沖擊、碰撞 | 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定 |
| 功率消耗 | 直流回路不大于8W；交流回路不大于0.5VA |
抗電磁干擾性能 |
能承受頻率為1MHz及100KHz，電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗 |
| 精確測量范圍 | 相電流0.1In–20In；零序電流0.1A–6.25A；電壓5V–170V | 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗 | |
| 測量精度 | 電流<0.5%；電壓<0.5% | 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗 | |
| 保護動作時間 | 在1.2倍定值下所有保護固有動作時間不大于35ms | 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗 | |
| 開入回路 | 直流24V，5mA（裝置內部提供） | 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗 | |
| 開出接點 | 可持續接通DC220V，5A電流（純阻性負載） |
過載能力 |
2倍額定電流：連續工作 |
| 絕緣電阻 | ≥50 MΩ | 10倍額定電流：16S | |
| 介質強度 | 2KV，50Hz，1min | 20倍額定電流：1S |

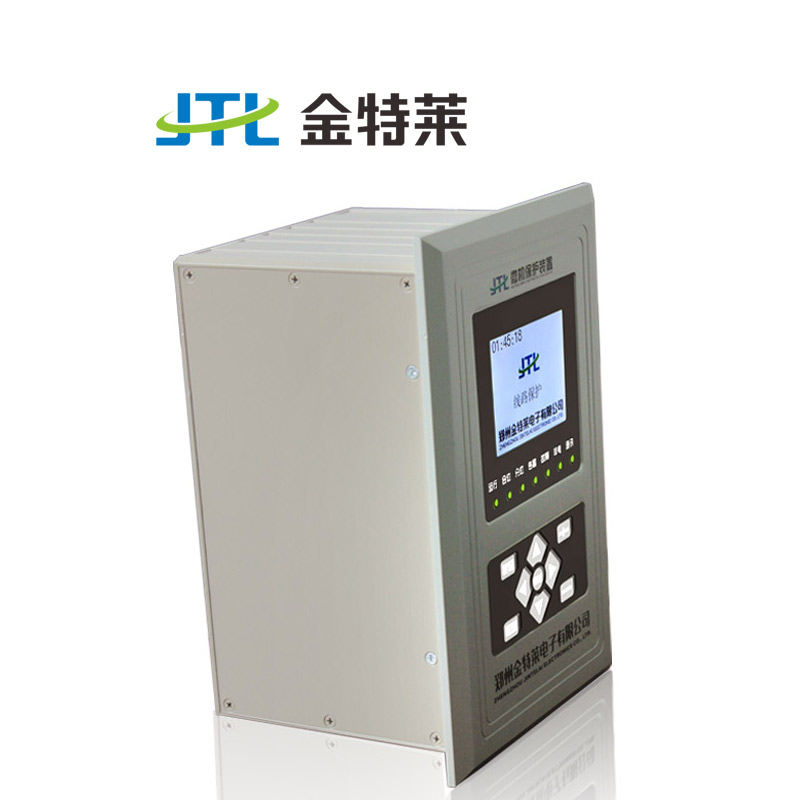

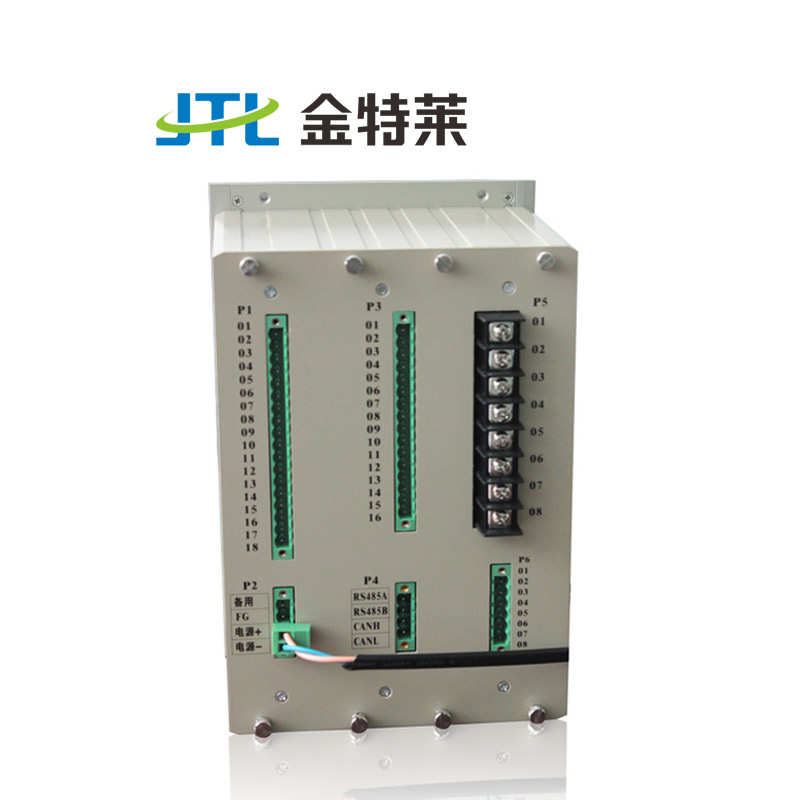

母聯備自投外觀尺寸：
