微機保護裝置JTL-D系列

型號：JTL-D

產品簡介：
鄭州金特萊電子有限公司致力于微機保護，微機保護裝置，微機繼電保護，繼電保護的生產廠家.

附加功能：

產品概述
技術參數
外觀尺寸
聯系我們

名稱：微機保護裝置

型號：JTL-D

相關閱讀推薦：微機保護自動化監控系統

產品簡介：

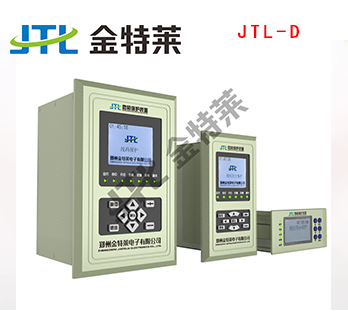

JTL-D系列微機保護裝置是我公司為了適應電力系統各發電廠、變電站、配電站等對繼保護的要求而專門開發的新一代微機型繼電保護設備。為35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT等一次設備提供完善的保護功能。產品外觀經過精心設計，可以分散安裝，也可集中組屏安裝。

微機保護裝置產品選型表：

產品名稱	產品型號	保護功能
微機綜合保護裝置	JTL-D410 JTL-D510	無時限過流保護、兩段式定時限過流保護、過負荷保護、反時限過負荷保護、零序過流保護、PT斷線、過壓保護、失壓保護、非電量保護
線路保護裝置	JTL-D420 JTL-D520 JTL-D610	復壓閉鎖的無時限過流保護、復壓閉鎖的兩端式定時限過流保護、三段式零序過流保護、三相一次重合閘、后加速保護、電流閉鎖的失壓保護、過壓保護、過負荷保護、PT斷線檢查、控制回路斷線檢查、交直流通用防跳功能
站用變（配電）保護裝置	JTL-D430 JTL-D530 JTL-D620	無時限過流保護、兩段式定時限過流保護、過負荷保護、反時限過負荷保護、零序過流保護、零序過壓保護、PT斷線、過壓保護、失壓保護、控制回路斷線、非電量保護、交直流通用防跳功能
異步電動機保護裝置	JTL-D440 JTL-D540 JTL-D630	短路保護、啟動時間過長保護、兩段式定時限過流保護、兩段式負序過流保護、反時限過流保護、過熱保護、過電壓保護、低電壓保護、零序過流保護、零序過壓保護、自啟動功能、PT斷線監視、控制回路斷線檢查、交直流通用防跳功能
電容器保護裝置	JTL-D450 JTL-D550 JTL-D640	兩段式相間過流保護、零序過流保護、不平衡零序過流保護、零序過壓保護、不平衡零序過壓保護、過壓保護失壓保護、PT斷線監視、控制回路斷線、交直流通用防跳功能
備自投裝置	JTL-D460 JTL-D560 JTL-D650	分段備自投、進線Ⅰ備自投、進線Ⅱ備自投、逆向分段備自投、無主備模式
母聯備自投裝置	JTL-D660	無時限過流保護、兩段式定時限過流保護、過負荷保護、分段備自投、進線Ⅰ備自投、進線Ⅱ備自投、逆備自投、無主備模式
線路備自投保護裝置	JTL-D470 JTL-D570 JTL-D670	無時限過流保護、兩段式定時限過流保護、過負荷保護、反時限過負荷保護、零序過流保護、零序過壓保護、PT斷線、過壓保護、失壓保護、分段備自投、進線備自投、逆向備自投
電壓互感器監測保護裝置	JTL-D480 JTL-D580 JTL-D680	PT自動并列與解列、PT手動并列與解列、低電壓報警、接地報警、PT斷線報警

適用范圍： 電力系統各發電廠、變電站、配電站等

金特萊微機保護裝置功能特點：

◆采用新型高集成度單片機開發平臺，總線不出芯片，抗干擾性能好。

◆采用統一的硬件框架、軟件平臺，產品一致性好。

◆裝置采用全密封鋁合金結構，抗電磁干擾能力強，外形小，安裝十分簡易。

◆保護功能配置靈活齊全，各種保護功能均可以通過控制字投退。

◆模擬量輸入、開關量輸入、電源輸入及通訊接口部分采用了變壓器隔離、光電隔離、TVS保護的抗干擾措施，使得裝置的抗干擾能力特別強。

◆裝置具備完善的自檢功能，當發現裝置工作不正常時可靠閉鎖保護出口，保證裝置不誤動。

◆采用專用時鐘芯片，由單獨的晶振支持，帶有備用電池，時鐘即使在裝置掉電后也能正確走時，使裝置能準確記錄各種故障信息。

◆裝置具有三級看門狗，外部硬件看門狗、CPU硬件定時器看門狗和軟件看門狗，保證裝置在任何情況下不會死機。

◆具有高速光電隔離RS485通訊接口，通訊穩定可靠，并向用戶提供開放的通訊協議，方便實現綜合自動化。

◆裝置中軟件采用模塊化設計，具有多種冗余措施，并經過了長時間的現場運行考驗，程序運行穩定可靠。

◆采用全中文液晶顯示界面，多層菜單顯示，顯示信息豐富，人機界面友好，無需復雜培訓即可完成調試工作。

微機保護裝置技術參數：

工作電源：AC/DC85—265V 允許偏差±20%，紋波系數不大于5%交流

電流：額定5A或1A （訂貨時注明）

交流電壓：57.7V或100V（訂貨時注明）

額定頻率：50Hz

功率消耗：直流回路不大于5W;交流回路不大于0.5VA

精確測量范圍：相電流0.1ln—20ln;零序電流0.1A—6.25A;電壓5V—160V

測量精度：電流0.5級;電壓0.5級

保護動作時間：在1.5倍定值下所有保護固有動作時間不大于35ms

開入回路：直流24V,5mA（裝置內部提供）

開出接點：可持續接通AC/DC220V,5A電流（純阻性負載）;

微機保護裝置外觀尺寸：

產品外形尺寸（長*寬*高）
產品安裝尺寸（長*寬）

JTL—

D400系列
D500系列
D600系列

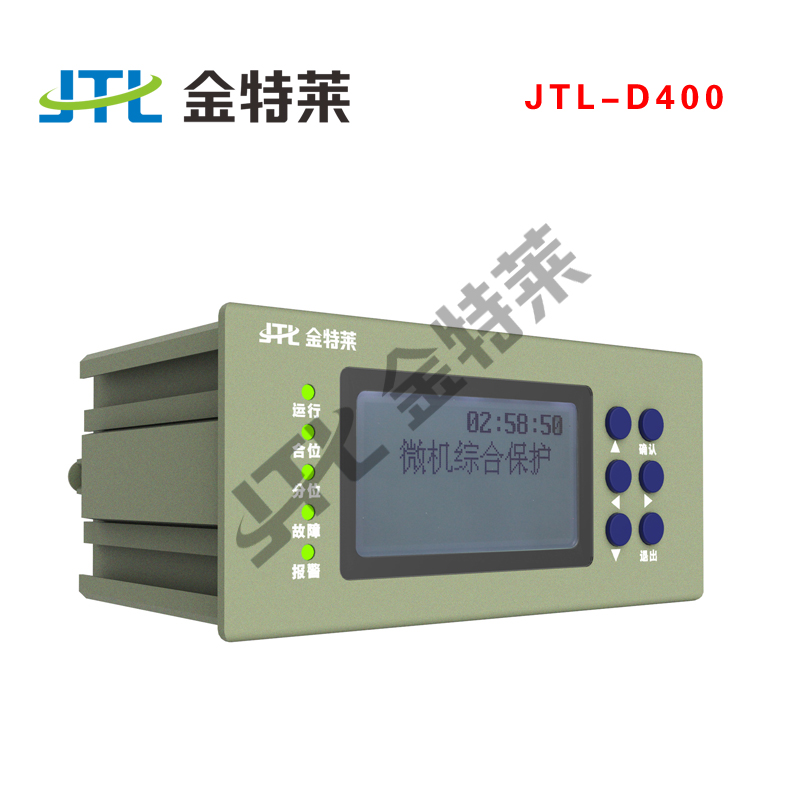

JTL-D400系列外形尺寸（mm）：150*72*103；安裝尺寸（mm）：147*69

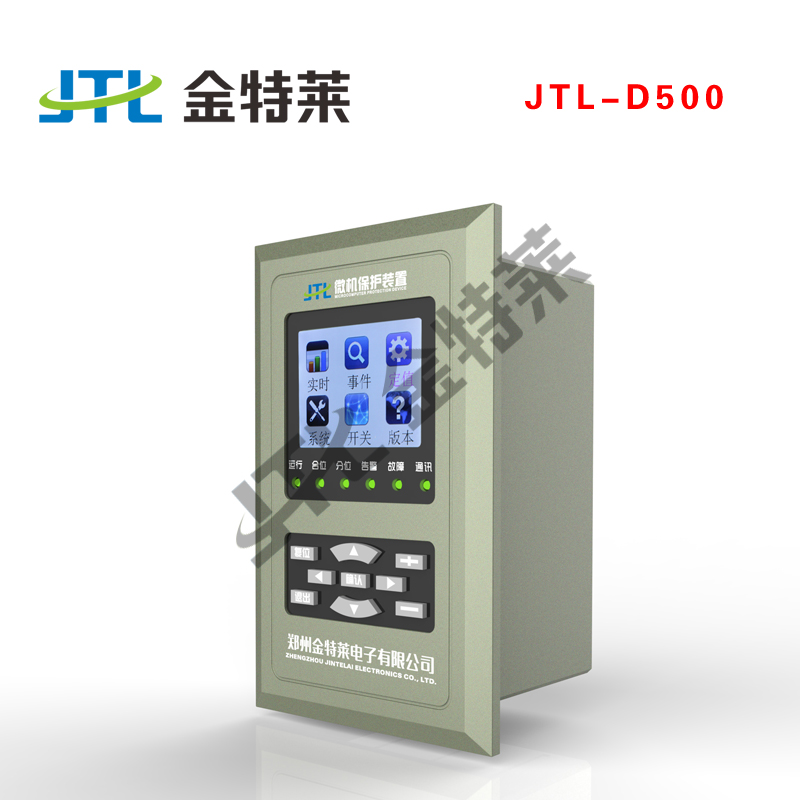

JTL-D500系列外形尺寸（mm）：186*110*91；安裝尺寸（mm）：160*98
JTL-D600系列外形尺寸（mm）：230*150*177；安裝尺寸（mm）：205*145
