消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄的監控系統。
附加功能：

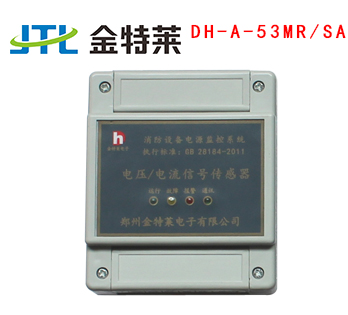

名稱：電壓/電流信號傳感器 （經濟型）
型號：DH-A-53MR/SA
產品簡介：
消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。
電壓/電流信號傳感器功能特點：
1.滿足國標GB28184-2011《消防設備電源監控系統》的要求；
2.監測消防設備的主、備電源工作狀態；
3.監測消防設備電源過壓、欠壓、過流等故障；
4.監測消防設備電源中斷供電故障；
5.采用通訊供電方式供電，確保系統及人身安全；
6.以直接方式采集被監測回路的電壓、電流信號，誤差小于5%；
7.傳感器與監控器的通訊采用電力總線制通訊；
8.一組無源觸點輸出；
9.可選配剩余電流監測功能與測溫監測功能。
1、若運行燈指示燈不亮，請檢查供電電源是否接好
2、在供電正常的情況下報警指示燈點亮，可以通過主機對傳感器進行復位，若指示燈是仍亮，請聯系公司技術部。
3、當傳感器與監控主機出現通信故障時，請檢查通信線是否接好，地址是否有沖突，再通過主機對傳感器進行復位，若是通信故障仍存在，請聯系公司技術部。
推薦閱讀：
消防設備電源狀態監控器DH-A-GM/LG（立柜式）
|
供電方式 |
通訊供電 |
|
額定功率 |
＜0.5W |
|
總線通信方式 |
電力總線 |
|
通信線 |
ZR-RVS 2*2.0mm2 |
|
報警延時 |
0～60S連續可調，現場可設定 |
|
報警參數 |
過壓＞額定電壓的110％，欠壓＜額定電壓85％ |
|
測量范圍 |
1A～5A |
|
報警顯示 |
光信號報警顯示 |
|
環境溫度、濕度 |
-10℃～+50℃ 相對濕度≤90％ |
|
海拔高度 |
＜2000m |
|
防護等級 |
IP30 |
|
外形尺寸（長*寬*高） |
162*142*60mm |

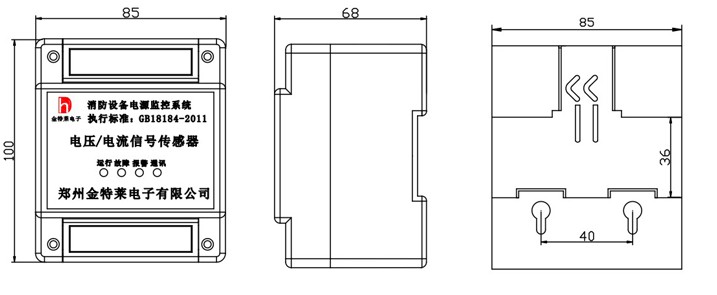

1、電壓/電流信號傳感器外形及安裝尺寸：

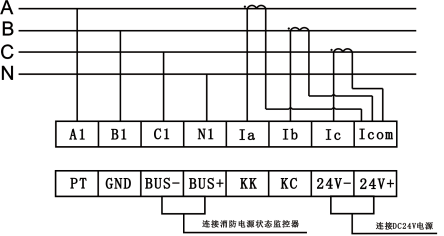

2、端子接線與說明
| 端子名稱 | 端子功能 | ||||
| A1 B1 C1 N1 | 三相四線制電壓接線端子 | ||||
| Ia Ib Ic Icom | 三相四線制電流接線端子 | ||||
| PT GND | 擴展測溫監測 | ||||
| BUS- BUS+ | 連接消防設備電源狀態監控器 | ||||
| KK KC | 1組無源信號輸出 | ||||
| DC24V | 連接DC24V電源 | ||||
