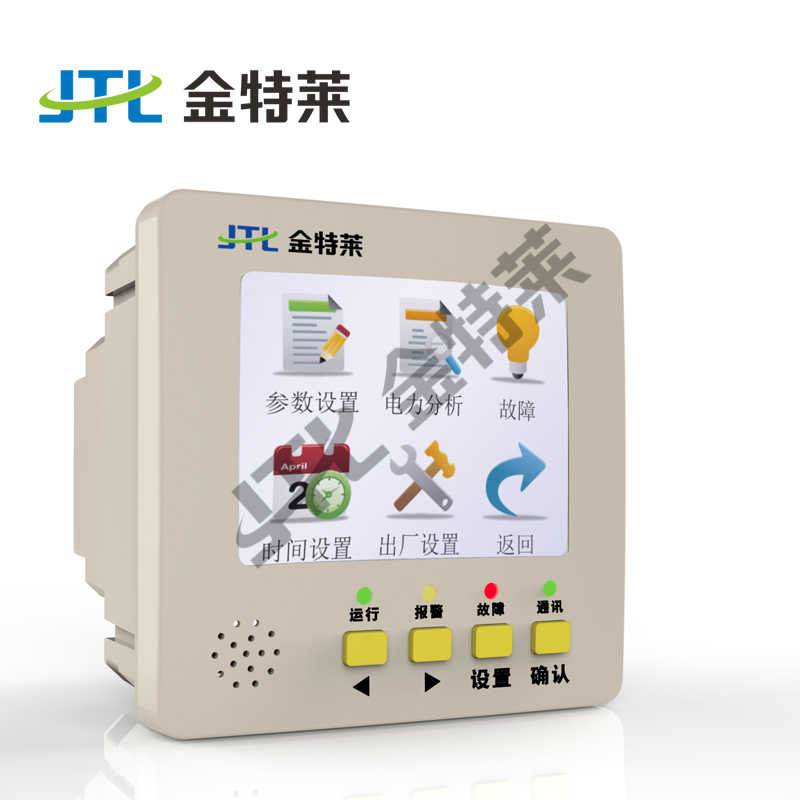

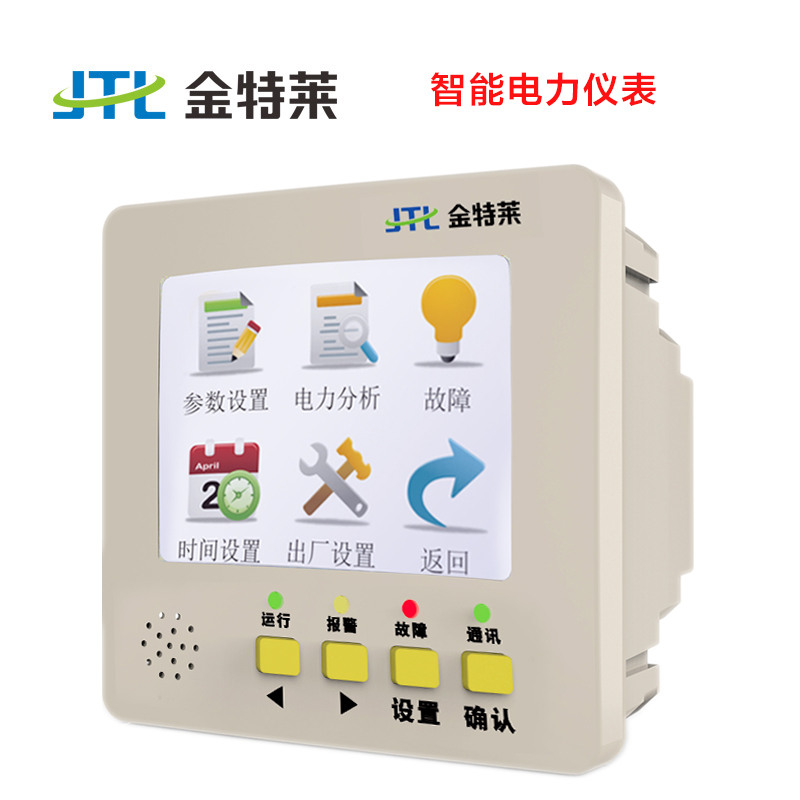

智慧電力儀表

型號：智慧電力儀表_智慧多功能數字電表

產品簡介：
智能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力智能監控和電能計量等需求而設計的。

附加功能：

產品概述
技術參數
外觀尺寸
聯系我們

一、產品簡介

智能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力智能監控和電能計量等需求而設計的。它能高精度測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。
多功能數字電表具備多種擴展功能的輸入出方式可供選擇：1路通訊接口、2路模擬量輸出、2路繼電器輸出、本地或遠程的開關信號監測和控制輸出功能（“遙信”和“遙控”功能）、2路電能脈沖輸出、事件記錄功能。
智能電力儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種好的智能化、數字化的電網前端采集元件、已廣泛應用于各種控制系統、SCADA 系統和能源管理系統中、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。

二、產品功能

功能	測量功能
基本功能	實時測量	三相電壓
		三相電流
		功率、頻率、功率因數
	電能計量	正向有功電能
	電能計量	正向無功電能
	事件記錄	記錄多達100個帶時標的事件，時間分辨率1s
擴展功能	諧波	電壓/電流2-33次諧波畸變率
	三相不平衡	三相電壓/電流不平衡度
	電能脈沖	無源干節點
	變送輸出	4-20mA
	開關輸入	無源干節點
	繼電器輸出	AC250V 5A、遙控/報警
	通訊	NB-IoT
顯示方式	3.2寸TFT彩屏

三、安裝方法
1、在固定配電柜開89mm*89mm孔；
2、取出儀表，松開螺絲，取下固定支架；
3、儀表由前插入安裝孔；
4、插入儀表固定支架，并擰緊螺絲固定儀表。

五、引用標準
參考標準
GB/T 17883-1999 0.2S級和0.5S級靜止式交流有功電度表
GB/T 17882-1999 2級和3靜止式交流無功電度表
DL/T 614-1997 多功能電能表
GB/T13850-1998 交流電量轉換為模擬量或者數字信號的電測量變送器
執行標準：
GB/T 22264.1-2008安裝式數字顯示電測量儀表第1部分:定義和通用要求
GB/T 22264.2-2008安裝式數字顯示電測量儀表第2部分:電流表和電壓表的特殊要求
GB/T 22264.3-2008安裝式數字顯示電測量儀表第3部分:功率表和無功功率表的特殊要求
GB/T 22264.4-2008安裝式數字顯示電測量儀表第4部分:頻率表的特殊要求
GB/T 22264.5-2008安裝式數字顯示電測量儀表第5部分:相位表和功率因數表的特殊要求
GB/T 22264.7-2008安裝式數字顯示電測量儀表第7部分:定義和通用要求
GB/T 22264.8-2008安裝式數字顯示電測量儀表第8部分:推薦的試驗方法

性能	參數
輸入	網絡		三相四線/三相三線
	電壓	額定值	AC220V/AC380V
		精度范圍	10V-1.2Un（Un為額定電壓）
		過負荷	持續：1.2倍瞬時：2倍/1S
		功耗	＜0.5VA/相（額定時）
		精度指標	RMS測量，精度等級0.5級
	電流	額定值	AC5A、AC1A
		精度范圍	30mA-1.2In（In為額定電流）
		過負荷	持續：1.2倍瞬時：10倍/10S
		功耗	＜0.25VA/相（額定時）
		精度	RMS測量，精度等級0.5級
	頻率		45～65Hz ±0.02Hz
	功率		視在功率，有功功率，無功功率
	精度等級		0.5級
	功率因數		精度等級1.0級
	電能		四象限計量，有功精度0.5級，無功精度2.0級
	諧波		總諧波含量2～33次
	三相電壓/電流不平衡		相角±1°
電源	工作范圍		AC/DC85～270V，±10%
	功耗		≤2W
輸出	通訊		NB-IoT
	脈沖輸出		2路電能脈沖輸出，脈沖常數：3600imp/kwh
環境	工作環境		-10～60℃
	儲存環境		-40～85℃
	相對濕度		5%～95%（無冷凝）
安全	介質強度		工頻電壓，1分鐘
	絕緣電阻		不小于100MΩ
電能測量范圍			有功無功電度測量范圍0～99999999Mwh 超過此數值電度從0開始計數
儀表尺寸			外殼尺寸：969664mm；安裝尺寸：89*89mm
