防火門監控器是顯示及控制防火門打開、關閉狀態的控制裝置，同時做為中心控制室連接前端電動閉門器、門磁開關、電磁釋放器、逃生門鎖等裝置的橋梁和紐帶。
附加功能：

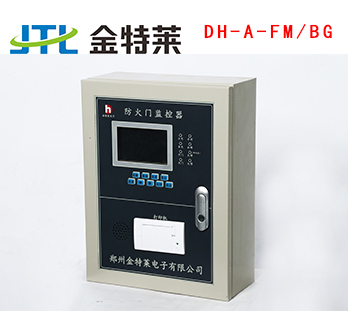

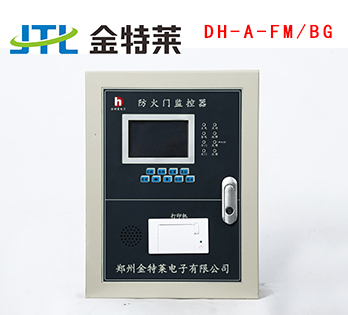

名稱：防火門監控器（壁掛式）
型號：DH-A-FM/BG
產品簡介：
防火門監控器是顯示及控制防火門打開、關閉狀態的控制裝置，同時做為中心控制室連接前端電動閉門器、門磁開關、電磁釋放器、逃生門鎖等裝置的橋梁和紐帶。在防火門監控器故障報警后，精準定位，迅速排除現場防火門故障隱患，從而有效杜絕防火門發生故障引發的防火門在火災時不能防火、隔煙、抑制火災蔓延、保護人員疏散的重大安全隱患，確保防火門處于穩定可靠的正常狀態。
功能特點 ：
☆滿足國家標準GB29364-2012《防火門監控器》相關技術要求。
☆嵌入式核心硬件，安全可靠。
☆模塊化設計,維護方便，可擴展性強。
☆三級管理權限，適用不同級別人員分級操作控制。
☆設有主、備電裝換系統。
☆通過相連的防火門監控器可直接監控防火門開啟、關閉及故障狀態信號。
☆與火災報警系統通訊聯動，關閉常開防火門，打開被鎖防火門。
☆具有向遠程監控系統傳輸相關信息功能。
☆軟件設計容錯性高，具有建筑平面圖布點功能，使用方便直觀。
☆分布式智能設計，管理可擴展至512臺分機，集中管理，方便靈活。
防火門監控器基本操作
1、上電開機
當監控器接通AC220V時，監控器會上電開機，打開防火門監控系統的軟件。
2、自檢
按下“自檢”按鍵會出現如下圖所示，輸入正確的密碼后，按“消音”鍵進入自檢，自檢時會出現紅、綠、藍三種顏色，所有的指示燈依次點亮后，依次熄滅，喇叭鳴叫。
3、監控報警
當監控系統出現故障報警時，會發出報警提示，報警時的界面如下：
在監控設備的報警界面上顯示防火門報警時的部位、類型與時間；
報警聲可以按“消音”鍵消除，當再有新的報警信號輸入時，能再次啟動；
當發生故障的防火門恢復正常后，監控系統能自動恢復到正常運行轉態。
4、消音
故障報警的聲音信號可以手動消除，當再有新的故障信號輸入時，聲音信號將再次啟動。操作方法如下：按下面板上的消音按鍵，消音指示燈點亮，報警聲信號消除。
5、復位
可對系統中的全部單機設備執行一次復位，使處于報警狀態的單機設備恢復正常。操作方法如下：按下“復位”按鍵，輸入密碼，按“消音”鍵確定，對監控器以及所帶的單設備進行復位。
6、打印
當監控器發生故障報警時，在其發生報警的界面上按下“打印”按鍵，即可將正在發生的報警信息打印出來，方便查看與維修。
推薦閱讀：
防火門監控器技術參數：
|
輸入參數 |
輸入電源 |
AC220V/50Hz （取消防電源供電） |
|
輸入功率 |
60W |
|
|
輸出參數 |
輸出電壓 |
DC24V |
|
輸出電流 |
6A |
|
|
通信方式 |
電力總線 |
|
|
通訊線 |
ZR-RVS 2×2.0 mm2 |
|
|
監控容量 |
64，128,256 |
|
|
控制輸出 |
2路控制輸出，輸出為連續無源常開點 |
|
|
其他技術參數 |
備用電源 |
主電源低電壓或停電時，維持監控設備工作時≥8h |
|
顯示方式 |
17英寸液晶顯示，全中文及圖形顯示，高亮LCD顯示 |
|
|
時間顯示 |
全網統一授時 |
|
|
報警方式 |
聲、光報警，顯示報警地址和故障類型 |
|
|
環境參數 |
溫度：0℃～+40℃；相對濕度≤90％；海拔高度＜2000M |
|
|
防護等級 |
IP30 |
|
|
外形尺寸 |
420*320*145 （長×寬×高） |
|
|
安裝場所與方式 |
安裝在消防控制室，壁掛式安裝 |

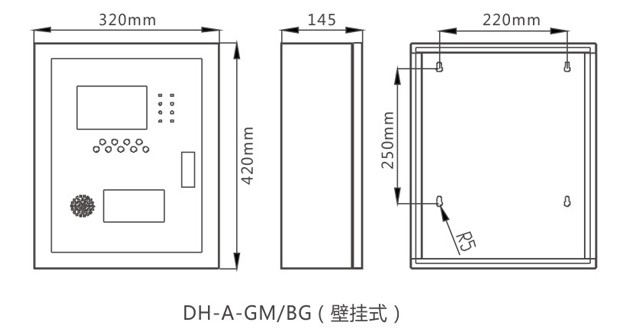

防火門監控器外觀尺寸圖：
防火門監控器出現故障時，值班人員應觀察其故障提示，并做好記錄，然后重新開啟電源，觀察故障是否消失，并做好記錄，如果故障未消失，請參照一下，常見故障及處理方法分析處理。
故障現象及處理方法：
| 故障 | 故障原因 | 處理方法 | |||||
| 無法開機 |
1、電源沒有正常接入或者電源未開 2、保險管損壞 3、設備損壞 |
1、檢查電源 2、更換保險管 3、聯系維修 |
|||||
| 不能注冊總線設備 |
1、線路未正確連接 2、單機設備未設地址或者地址重復 3、設備損壞 |
1、正確連接線路 2、重新設地址后搜索 3、聯系維修 |
|||||
| 通訊故障 |
1、線路短路或斷路 2、連接線松動 3、設備損壞 |
1、檢查線路 2、檢查各連接處 3、聯系維修 |
|||||
| 打印機不能打印 |
1、打印機缺紙 2、端口設置不正確 |
1、更換打印紙 2、正確設置打印機端口 |
|||||
若出現其他現場不能解決的問題，請聯系我公司技術支持。
