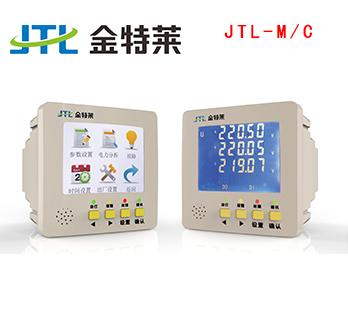

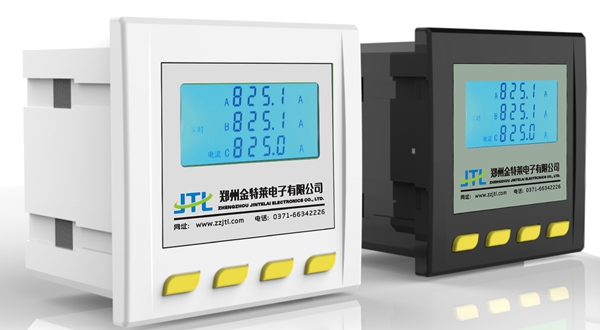

JTL-M/C100系列三相數字式多功能測控電表可直接代替盤表，獨立應用于高低壓開關柜、交流盤、儀表控制盤、UPS等任何需要電量測量和顯示的場合，廣泛應用于工業、建筑、民用供電系統和變電站中，幫助用戶節省投資和使用空間。
附加功能：
產品介紹：

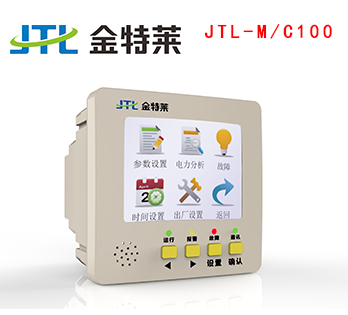

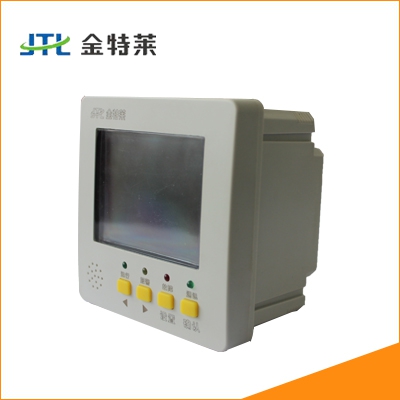

名稱：三相數字式多功能測控電表
型號：JTL-M/C100
工作電壓范圍：95-250V DC/AC±10％
工作頻率范圍：47~440Hz
消耗功率：<2W
詳細內容閱讀具體參數
產品簡介：
JTL-M/C100系列三相數字式多功能測控電表可直接代替盤表，獨立應用于高低壓開關柜、交流盤、儀表控制盤、UPS等任何需要電量測量和顯示的場合，廣泛應用于工業、建筑、民用供電系統和變電站中，幫助用戶節省投資和使用空間。
適用范圍 ：
適用于現代大體量建筑、公共集聚場所建筑和一類高層建筑;工廠動力系統自動化、負荷控制;能源管理系統；郵電局電源系統、智能大廈。
功能特性：
1、全電量測量和0.5S級高精度電能計量
2、100個故障記錄功能，可提供事故預警，方便事故追憶與查詢
3、具有剩余電流、溫度監測的功能，可實現剩余電流保護和溫度報警
4、配置2路DI、2路DO；標配光電電能脈沖輸出，用于精度校驗
5、RS-485通信口，支持Modbus通信規約
6、大屏幕液晶可顯示4行測量參數
7、結構緊湊小巧、面板式安裝
功能概述：
a.測量與計量
電流、電壓、頻率、功率、功率因數、剩余電流、溫度、需量；有功、無功、電能
b.電能質量(PMC-53M)
電壓/電流2-31次諧波畸變率
三相電流K因子
三相電壓/電流不平衡度
c.監視與記錄功能
時間順序記錄
記錄多達100個帶時標的事件，時間分辨率1s
包括繼電器動作、開入量變位、越限動作等
d.溫度、剩余電流監測
剩余電流保護 ，提供剩余電流保護功能，可預防由于電氣設備或線路因絕緣損壞而形成的接地故障引起的事故。
溫度探測 ，選配1路溫度探測，監控實時溫度并提供及時的聲光報警。
DI聯動 ，JTL-M/C100配置2路DI輸入，均為直流24V內激勵方式。DI信號可來自感溫或感煙信號，DI動作可引起告警/跳閘DO動作。
e.自檢、聲光報警與復歸
JTL-M/C100能夠進行自檢功能，自檢通過后恢復正常運行。
當發生剩余電流報警或溫度報警時，紅色“報警”燈常亮，液晶背光閃爍，蜂鳴器發出“嘀-嘀-”聲光告警狀態持續至報警條件消失后，方可進行手動復歸或通信復歸。
f.輸入輸出
開關量輸入(DI)：標配2路，用于監測外部無源接點
開關量輸出(DO):標配2路，可通過上位機遙控進行
電能脈沖輸出：JTL-M/C100支持2路光電式電能脈沖輸出
g.通信
RS-485：標配1路，支持Modbus通信規約。
三相數字式多功能測控電表技術參數：
| 交流輸入 | |||||||||
| 輸入電壓 | |||||||||
| 額定相電壓 | 100V、380V、690V（線電壓） | ||||||||
| 過載能力 | 1.2倍額定電壓，連續工作；2倍額定電壓，允許1s | ||||||||
| 功率消耗 | <0.02VA/相@220V | ||||||||
| 輸入電流 | |||||||||
| 額定電流 | 5A配置：5mA~6A；1A配置：1mA~1.2A | ||||||||
| 精度范圍 | 5A：5mA~1.2ln；1A：3mA~1.2ln（ln為額定電流） | ||||||||
| 過載能力 | 1.2倍額定電流，連續工作；20倍額定電流，允許1s | ||||||||
| 功率消耗 | <0.02VA/相@5A | ||||||||
| 剩余電流傳感器 | |||||||||
| 保護定值范圍 | 30~1000mA | ||||||||
| 二次側出線 | 標準長度：4m（線纜型） | ||||||||
| 溫度探頭 | |||||||||
| 測量范圍 | -20℃~125℃ | ||||||||
| 保護定值范圍 | 55℃~125℃ | ||||||||
| 蜂鳴器 | |||||||||
| 報警聲強 | 85dB（正前方1m處測量） | ||||||||
| 輸入輸出 | |||||||||
| DI | 2路，24V DC內激勵；去抖時間：40ms | ||||||||
| DO | 2路，電磁繼電器；250V AC/5A、30V DC/5A | ||||||||
| 通信口 | |||||||||
| RS-485 | 2線方式，半雙工；1,200~19,200bps | ||||||||
| Modbus規約；光電隔離和浪涌保護 | |||||||||
| 精度指標 | |||||||||
| 電壓/電流 | ±0.2％ | 頻 率 | ±0.02Hz | ||||||
| 功 率 | ±0.5％ | 諧波畸變率及K因子 | |||||||
| 有功電能 | 0.5S級 | 三相電壓/電流相角 | ±1° | ||||||
| 無功電能 | 2級 | 剩余電流 | ±2％ | ||||||
| 功率因數 | ±1.0％ | 溫 度 | ±1℃ | ||||||
| 端子扭矩 | |||||||||
| 插拔式端子 | 0.5N·m | ||||||||
| 柵欄端子 | 0.6N·m | ||||||||
| 工作環境 | |||||||||
| 環境溫度 | -25℃~ +70℃（消防報警配置：-10℃~+55℃） | ||||||||
| 貯存溫度 | -40℃~ +85℃（消防報警配置：-30℃~+70℃） | ||||||||
| 相對濕度 | 5％~95％（無冷凝） | ||||||||
| 大氣壓力 | 70kPa~106kPa | ||||||||
| 電磁兼容性能 | |||||||||
| 靜電放電抗擾度 | III 級 | (GB/T 17626.2 | IEC 61000-4-2) | ||||||
| 射頻電磁場輻射抗擾度 | III 級 | (GB/T 17626.3 | IEC 61000-4-3) | ||||||
| 電快速瞬變脈沖群抗擾度 | IV 級 | (GB/T 17626.4 | IEC 61000-4-4) | ||||||
| 浪涌抗擾度 | III 級 | (GB/T 17626.5 | IEC 61000-4-5) | ||||||
| 射頻傳導抗擾度 | III 級 | (GB/T 17626.6 | IEC 61000-4-6) | ||||||
| 工頻磁場抗擾度 | IV 級 | (GB/T 17626.8 | IEC 61000-4-8) | ||||||
| 振蕩波抗擾度 | III 級 | (GB/T 17626.12 | IEC 61000-4-12) | ||||||
| 電磁發射限值 | 符合 | (GB/T 14598.16 | IEC 60255-25 | ||||||
| 電氣絕緣性能 | |||||||||
| 介質強度 | 2kV工頻電壓，1分鐘 | (GB/T 1329) | |||||||
| 絕緣電阻 | 不小于100MΩ | (GB/T 1329) | |||||||
| 沖擊電壓 | 5kV，1.2/50μs | (GB/T 1329) | |||||||
| 機械性能 | |||||||||
| 振動 | 響應/耐久 | I級 | (GB/T 11287) | ||||||
| 沖擊 | 響應/耐久 | I級 | (GB/T 14537) | ||||||
| 碰撞 | 響應 | I級 | (GB/T 145) | ||||||
